    SiLM141xL/SiLM145xL系列
    高抗噪性能RS485收发器
    样片申请
    SiLM1452L Datasheet SiLM1451L Datasheet SiLM1450L Datasheet SiLM1415L Datasheet SiLM1410L Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM141xL/SiLM145x系列是一款具有高抗噪性能的RS485/RS422收发器，可在恶劣的工业环境中运行。SiLM141x支持500kbps的传输码率,而SiLM145x可支持50Mbps的传输码率。SiLM1415L/SiLM1452L/SiLM1451L支持全双工通信，而SiLM1410L/SiLM1450L支持半双工通信。总线引脚可耐受较高的静电放电（ESD）事件。另外集成的失效保护电路可以保证在总线开路或短路的情况下，芯片的接收管脚输出一个高电平。器件具有扩展的共模电压范围，可在–40°C 到125°C的环境温度下可靠工作，使其非常适合应用于长线缆、多节点的应用中。

    产品特性

    满足或超过TIA/EIA-485 标准的要求

    最高传输码率

    500kbps: SiLM141xL

    50Mbps：SiLM145xL

    通信方式:

     - 半双工通信：SiLM1410L/SiLM1450L

     - 全双工通信: SiLM1415L/SiLM1452L/SiLM1451L

    差分输出超过2.1V, 实现PROFIBUS与5V电源兼容

    扩展级共模运行范围：±15V

    用于噪声抑制的大接收滞回阈值

    总线ESD:

     - ±15kV: SiLM1415L/SiLM1452L/SiLM1451L

     - ±20kV: SiLM1410L/SiLM1450L

    环境温度：–40°C 到 125°C

    适用于热插拔功能的无干扰上电、断电

    开路、短路和空闲总线失效保护

    1/8单位负载 (可支持多达256个总线节点)

    安规认证

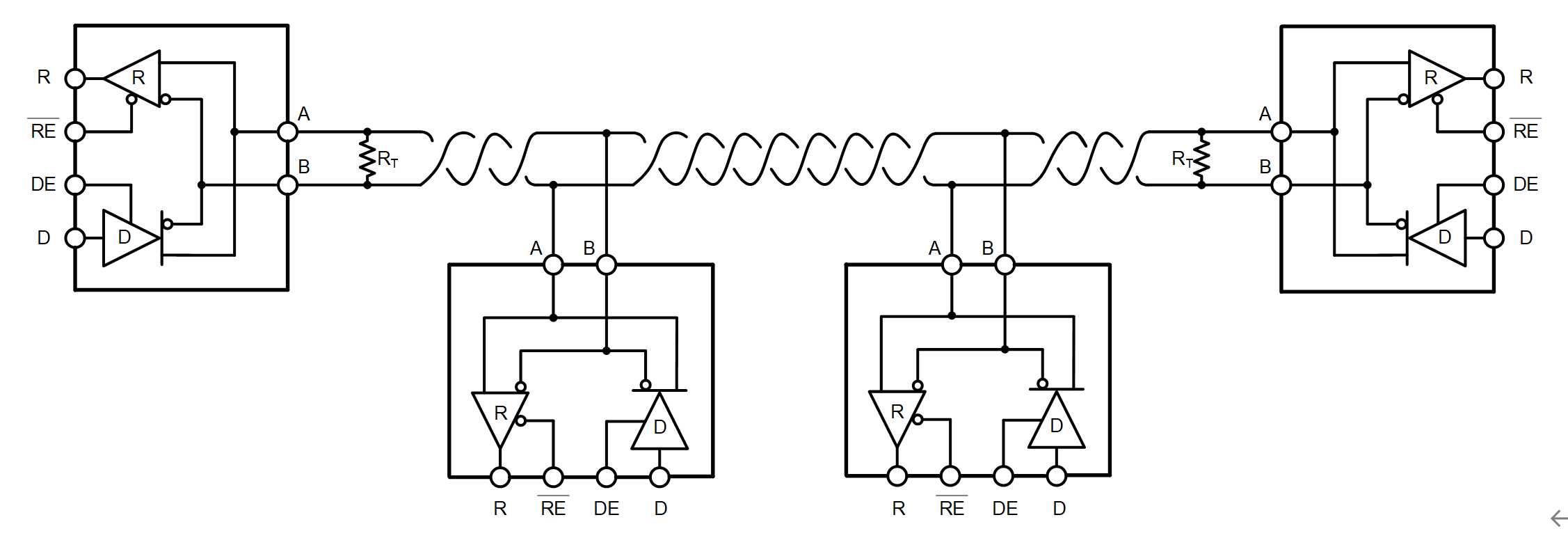

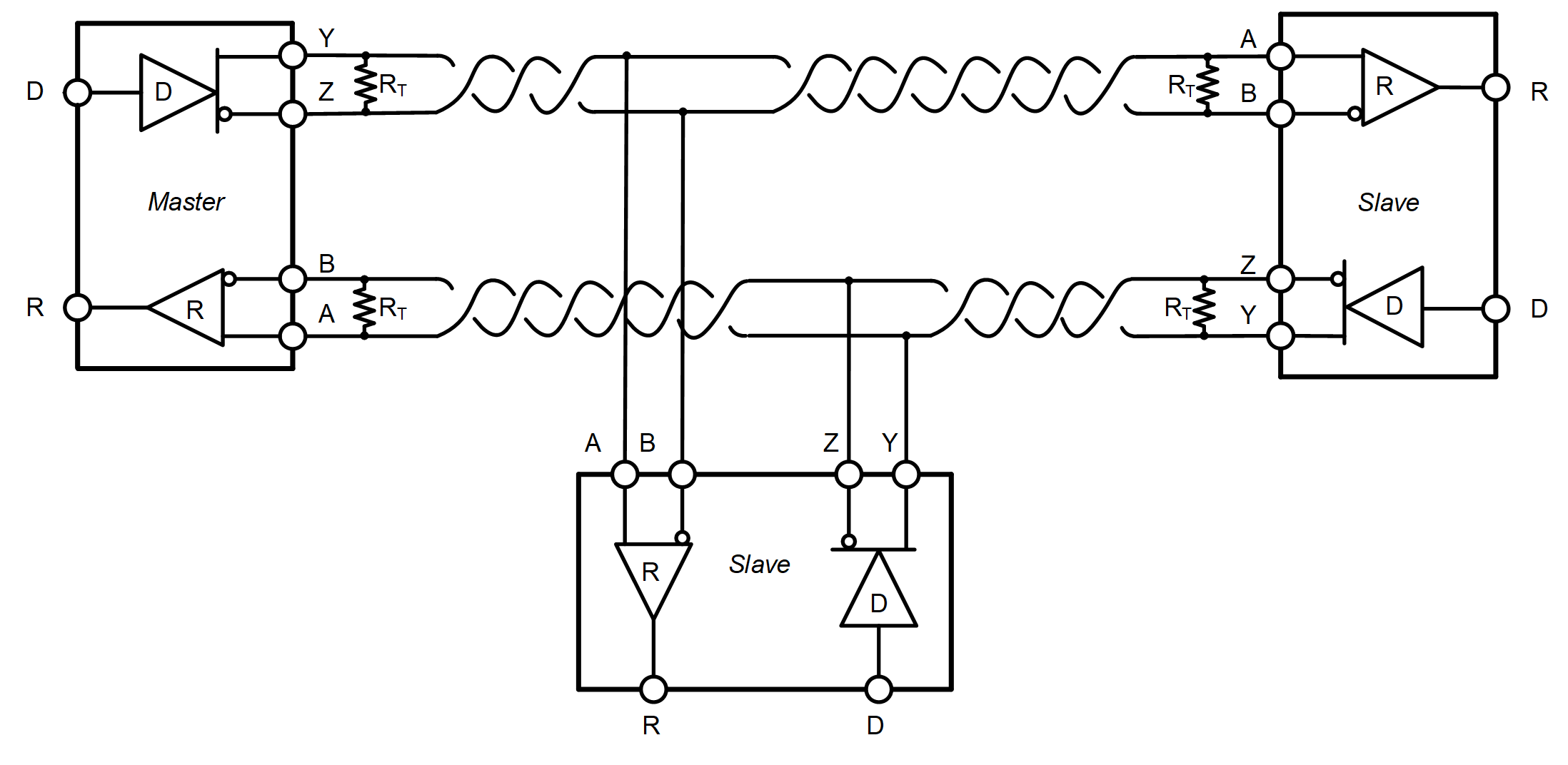

    典型应用图


    产品参数表

    展开过滤器
    Part Number Duplex Input VCC (V) Data Rate Fault Protection Voltage (V) Common-Mode Range (V) Enable Operating Temp（℃) Package Group Packing/QTY
    SiLM1410LCA-DGHalf3 ~ 5.5500kbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125SOP8Reel/2500
    SiLM1415LGC-DGFull4.5 ~ 5.5500kbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125MSOP10Reel/4000
    SiLM1450LCA-DGHalf3 ~ 5.550Mbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125SOP8Reel/2500
    SiLM1451LCA-DGFull3 ~ 5.550Mbps-18 ~ 18-15 ~ 15No-40 ~ 125SOP8Reel/2500
    SiLM1452LGC-DGFull3 ~ 5.550Mbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125MSOP10Reel/4000
    应用案例
