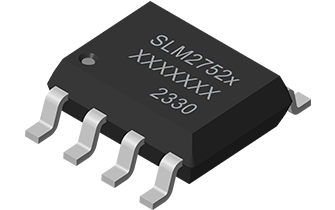

SLM27524

双通道 20V, 4.5A/5.5A 高速低边门极驱动器

样片申请

SLM2752x Datasheet SiLM27524N Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SLM27524系列是双通道高速低边门极驱动器，可有效驱动MOSFET和IGBT等功率开关。SLM27524采用一种能够从内部极大的降低直通电流的设计，将高峰值的源电流和灌电流脉冲提供给电容负载，以实现轨到轨的驱动能力和典型值仅为18ns的极小传播延迟。

SLM27524在12V的VDD供电情况下，能够提供4.5A的峰值源电流和5.5A的峰值灌电流。

产品特性

两路独立的门极驱动

4.5A的峰值源电流和5.5A的峰值灌电流能力

快速的传播延时(典型值为18ns)

快速的上升和下降时间(典型值为7ns和6ns)

4.5V到20V的单电源范围

VDD欠压闭锁功能

兼容TTL和COMS的输入逻辑电压阈值

输入端能承受负5V的电压

两通道之间典型值为2ns的匹配延时

支持两通道的并联来获得更高的驱动电流

输入浮空时输出保持为低

输入输出同相

工作温度范围为-40°C 到 140°C

提供SOP8和MSOP8-EP的封装选项

安规认证

典型应用图

2752x (23,24,25).png

产品参数表

展开过滤器

Part Number	Power Switch	IOH/IOL(A)	Input VCC (V)	Prop. Delay（ns）	Tr/Tf Typ. (ns)	Operating Temp（℃）	Package Group	Packing/QTY
SLM27524CA-DG	IGBT/MOSFET	4.5/5.5	4.5-20	18/18	7/6	-40 ~ 140	SOP8	Reel/2500
SLM27524GB-DG	IGBT/MOSFET	4.5/5.5	4.5-20	18/18	7/6	-40 ~ 140	MSOP8-EP	Reel/4000
SiLM27524NCA-DG	IGBT/MOSFET	4.5/5.5	4.5-20	18/18	7/6	-40 ~ 140	SOP8	Reel/2500
